Электроснабжение и слаботочные сети

Электроснабжение дома регулируется нормативным документом "ПУЭ: правила устройства электроустановок". Выделают основные разделы:

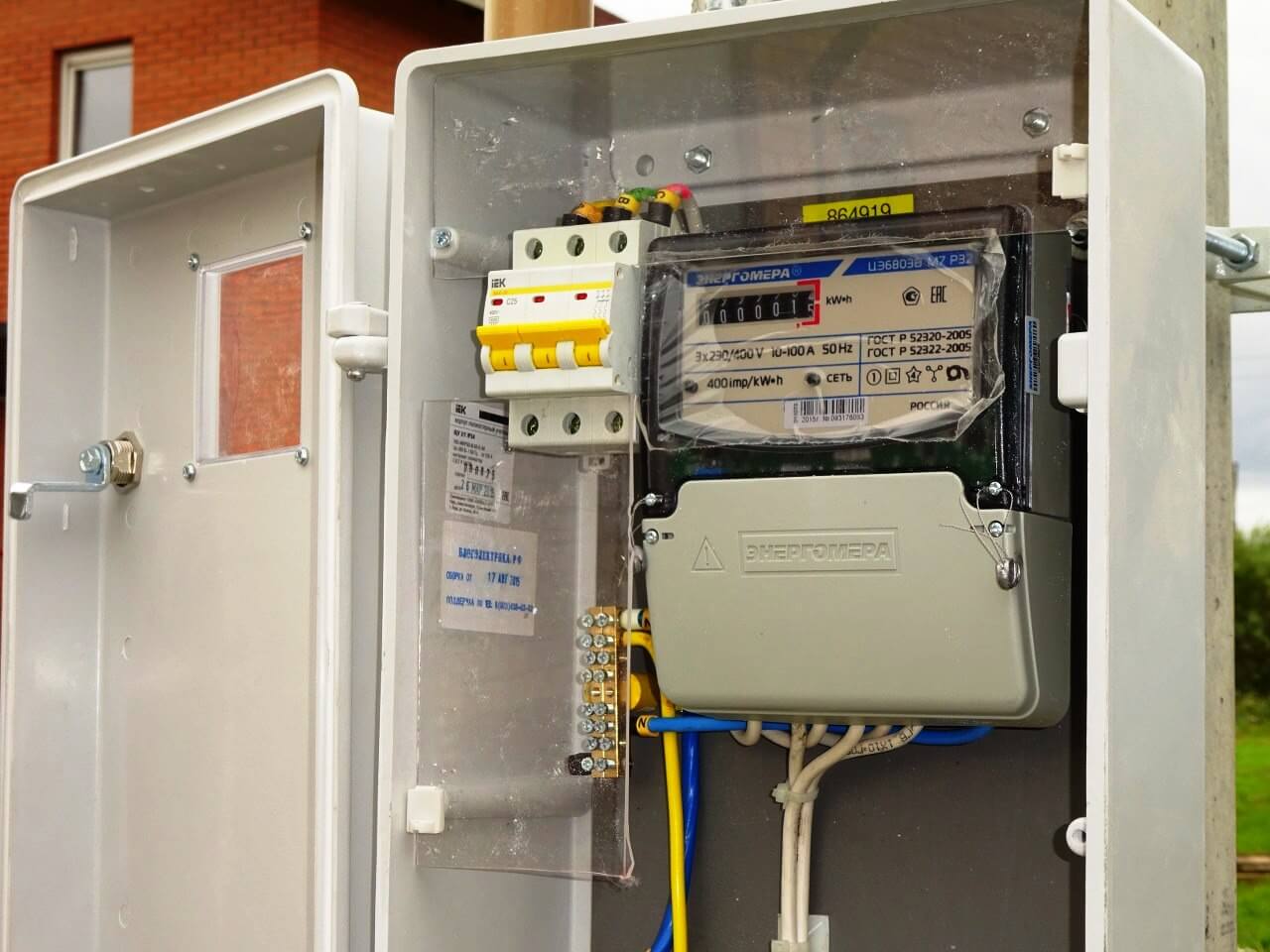

  1. Электроввод. Кабель от столба, вводной щит со счетчиком, главным вводным автоматом установленной мощности согласно выданным ТУ (пломбируемом), коробкой заземления. Вышеперечисленное монтируется сотрудниками муниципальных электросетей. Вам следует обратить внимание на разрешенную электрическую мощность в ТУ. На обычный 2х этажный коттедж площадью 200 м2 выделяется 3 фазы по 5 КВт итого 15 КВт. Это минимум - пользоваться можно, но лучше сразу согласовать ввод на 25-40 КВт. Есть разные методики подсчета, но, например, электроплита - 7Квт, стиральная/сушильная машина - 3 Квт, Электрочайник - 1,5 КВт, кондиционер 3 КВт. Вот и нет ваших 15КВт. Также необходимо учесть, что фаз всего 3, поэтому всех потребителей нужно равномерно распределять по фазам, чтобы суммарной ток на каждой отличался не сильно друг от друга, что накладывает дополнительные ограничения на верхний предел мощности.

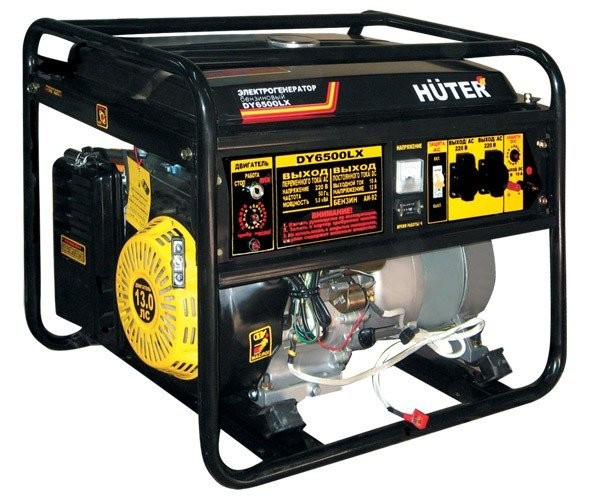

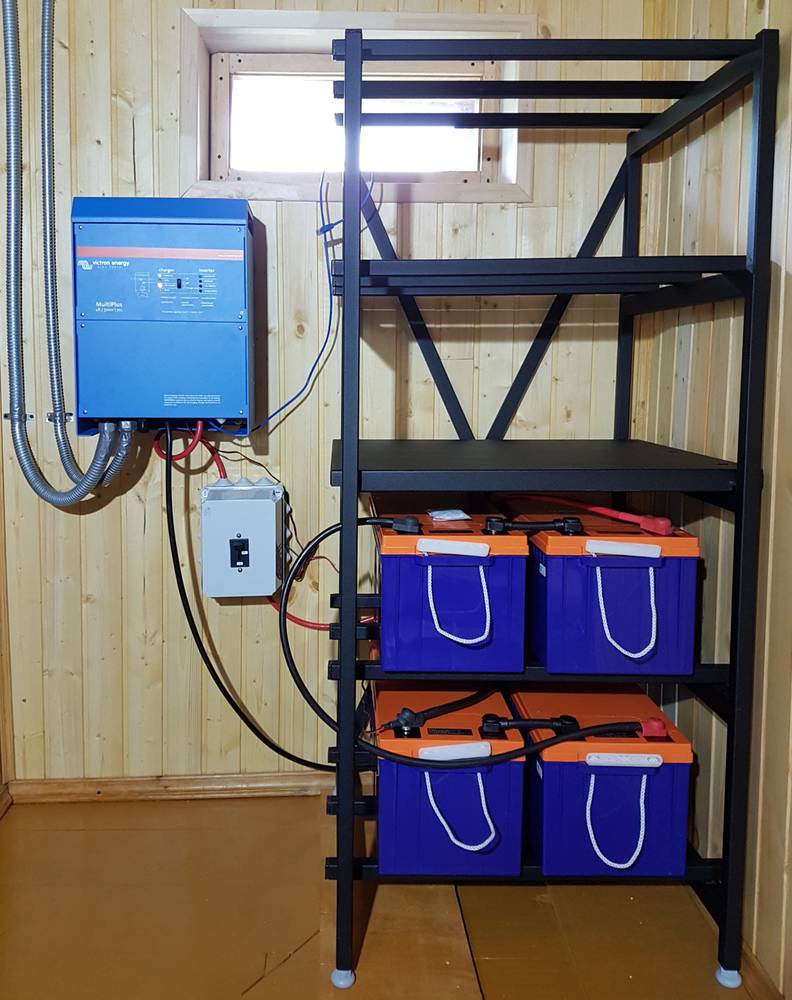

  2. Компенсация и резервирование. В сельской местности регулярно случаются отключения подачи электричества, проблемы с напряжением, что может привести не только к "сидению на диване без света и интернета сутки", но и к отсутствию воды, размораживанию дома в зимнее время (котельной требуется постоянно электроснабжение для подачи воды из скважины, работы насосов отопления и котла). Можно оказаться запертым в доме, если отключится автоматика ворот. Поэтому вопросы резервирования электроснабжения нужно решать в первую очередь - ДО того, как станете распределять розетки и выключатели по дому. Существует много стратегий, приведу самую популярную. На ввод в дом ставится перекидной рубильник и подключается резервный бензиновый генератор (цена вопроса 60.000 руб.). В котельной устанавливается инверторная система - несколько аккумуляторов (как в автомобиле) и преобразователь 12-220 вольт. Пока напряжение есть - инвертор следит за состоянием аккумуляторов заряжает их. Как только напряжение пропало, инвертор моментально (оборудование котельной не замечает процесс перехода) переключает питание на аккумуляторы. Стоимость такой сборки с автономностью 12 часов составит порядка 90.000 руб. На критически важных потребителей можно установить стационарные стабилизаторы напряжения (аудио-видео техника, стиральные машины и холодильники дорогих и чувствительных к напряжению брендов). Подбирать мощность стабилизаторов нужно с двойным запасом по отношению к номинальной мощности защищаемого прибора. Стабилизаторы напряжения бывают реостатные, релейные и инверторные (их еще называют "стабилизаторы двойного преобразования", "онлайн стабилизаторы". Покупать нужно только инверторные, хотя они и самые дорогие (цена 1,5 КВт инверторного стабилизатора около 15.000 руб.)

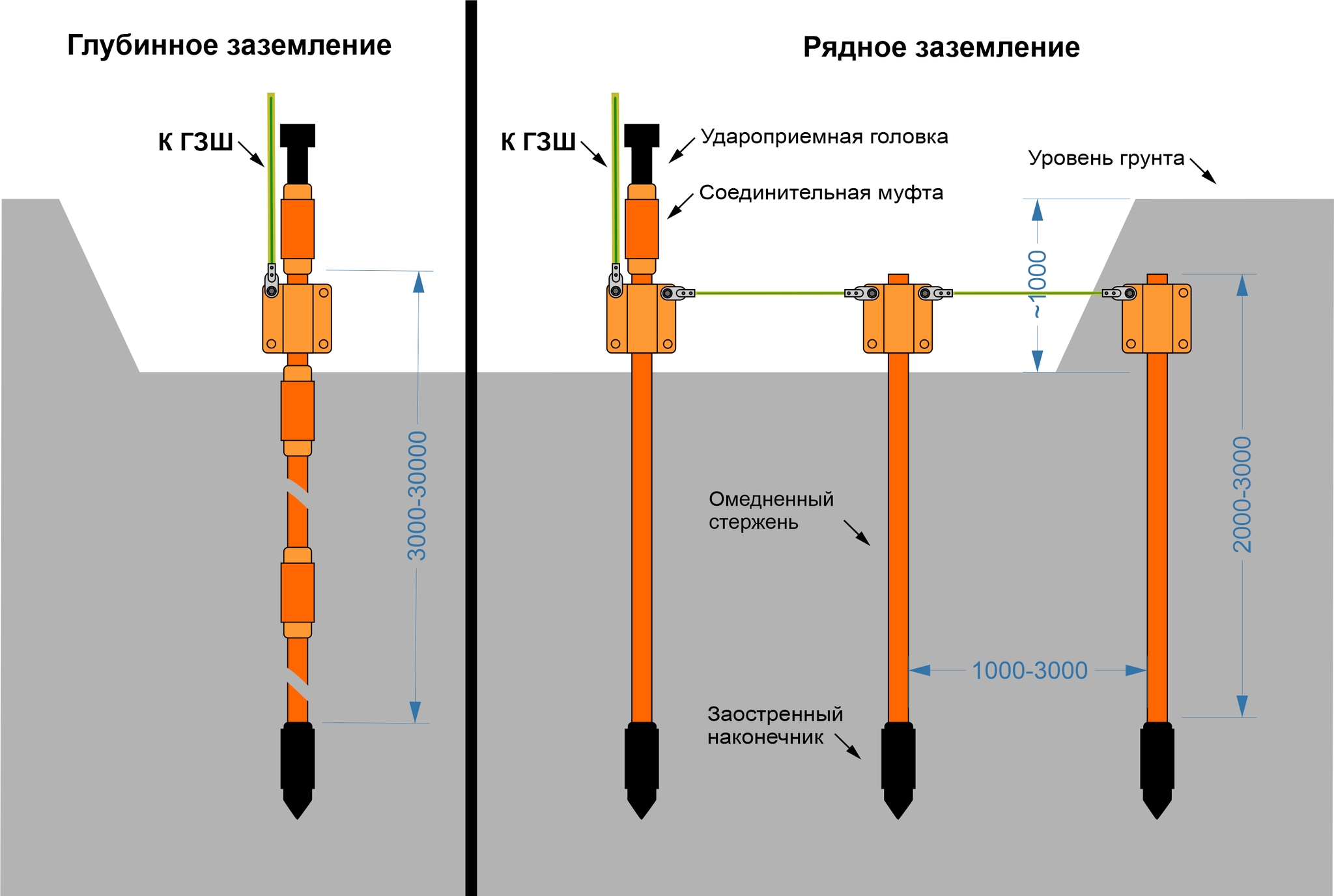

  3. Заземление и молниезащита. Должны выполняться профильными специалистами, а не "просто электриками". Рисунки из советских учебников со вбитыми в землю кусками арматуры следует забыть. Для организации контура заземления рекомендуется приобретать специальные наборы латунных штырей, обрабатывать все соединения токопроводящей консервирующей пастой, применять медные провода сечением на 2-3 порядка больше обычных, используемых в линейной разводке (сечение 10 мм2 и более). При заглублении штырей нужно учитывать тип почвы и близость грунтовых вод. Где глина и влажность - достаточно 2-3 метра. Где сухой песок - иногда нужно 9-12 м. Идеальным контуром заземления является стальная труба ствола артезианской скважины. Главный параметр качества заземления - его сопротивление. Измеряется специальным прибором замера заземления, а НЕ обычным тестером. Норма 25-30 Ом, чем ниже - тем лучше. У заземления молниезащиты норма еще жестче - 8 Ом.

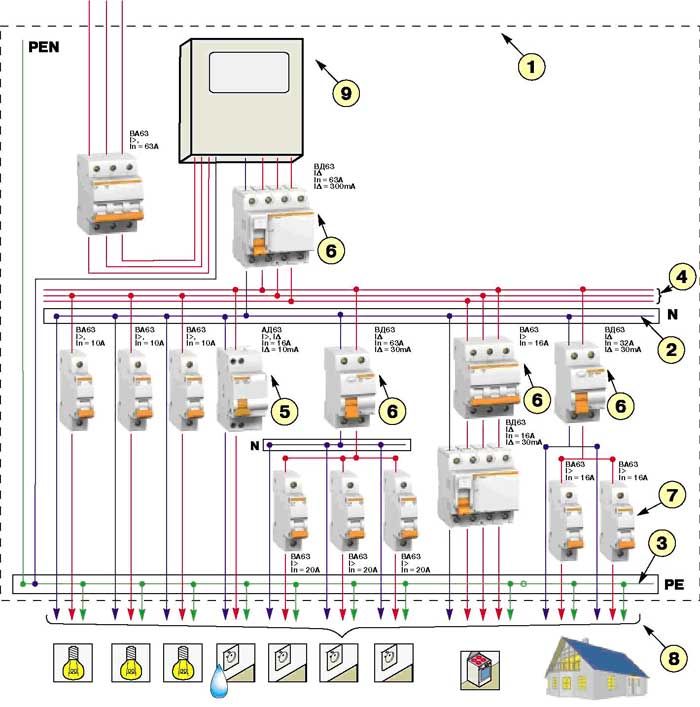

---- Расшифровка схемы электроснабжения ----

1. корпус щита выполнен из пластика
2. коммутационные детали нулевых проводников.
3. коммутационные детали для фиксаторов проводников нулевой защиты и проводников выравнивания потенциалов.
4. коммутационные элементы клемм аппаратов защиты групповых цепей.
5. автоматические размыкатели дифференциальных токов.
6. выключатели дифференциального тока
7. линии групповых цепей.
8. автоматические устройства отключения

----

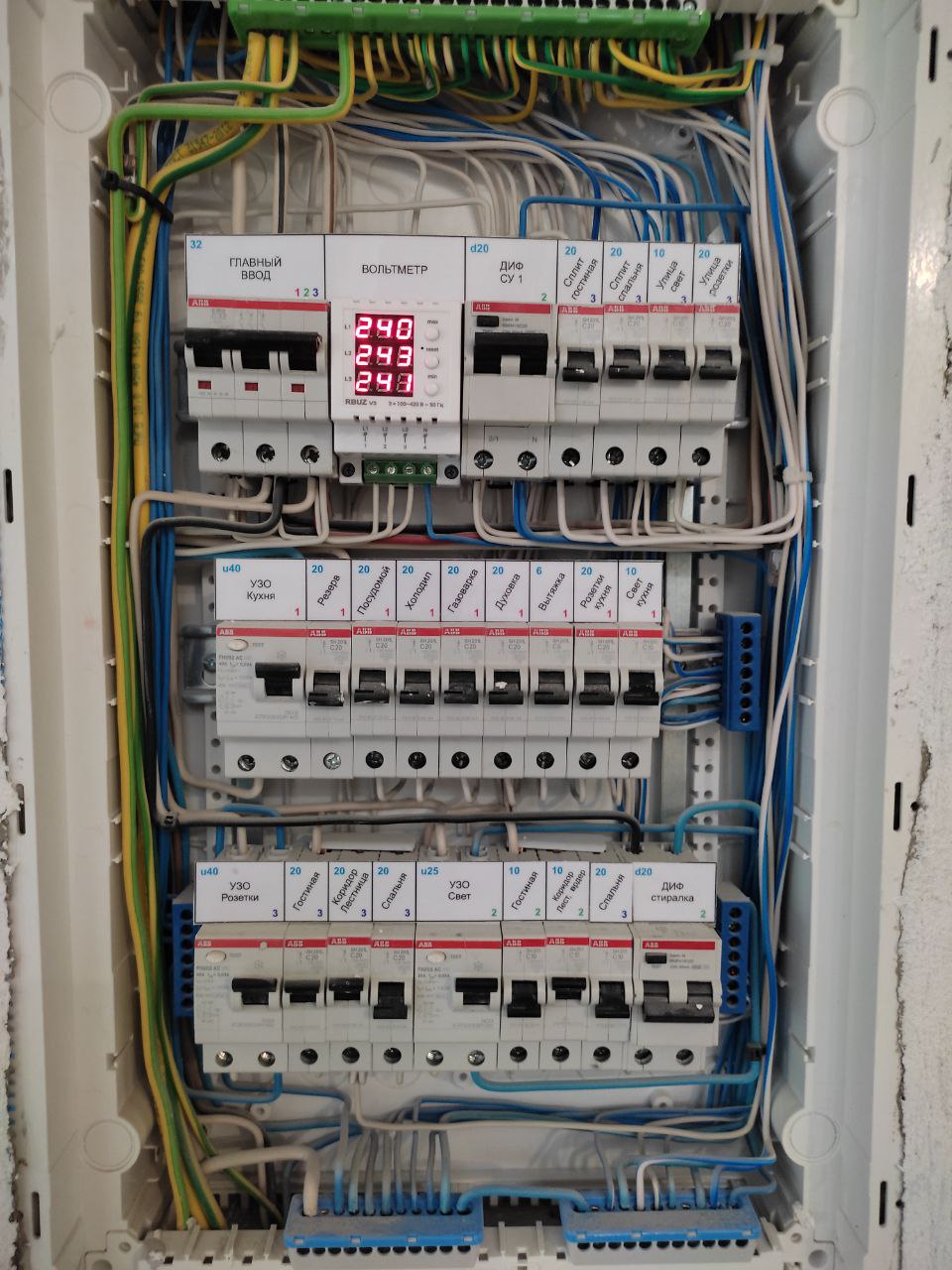

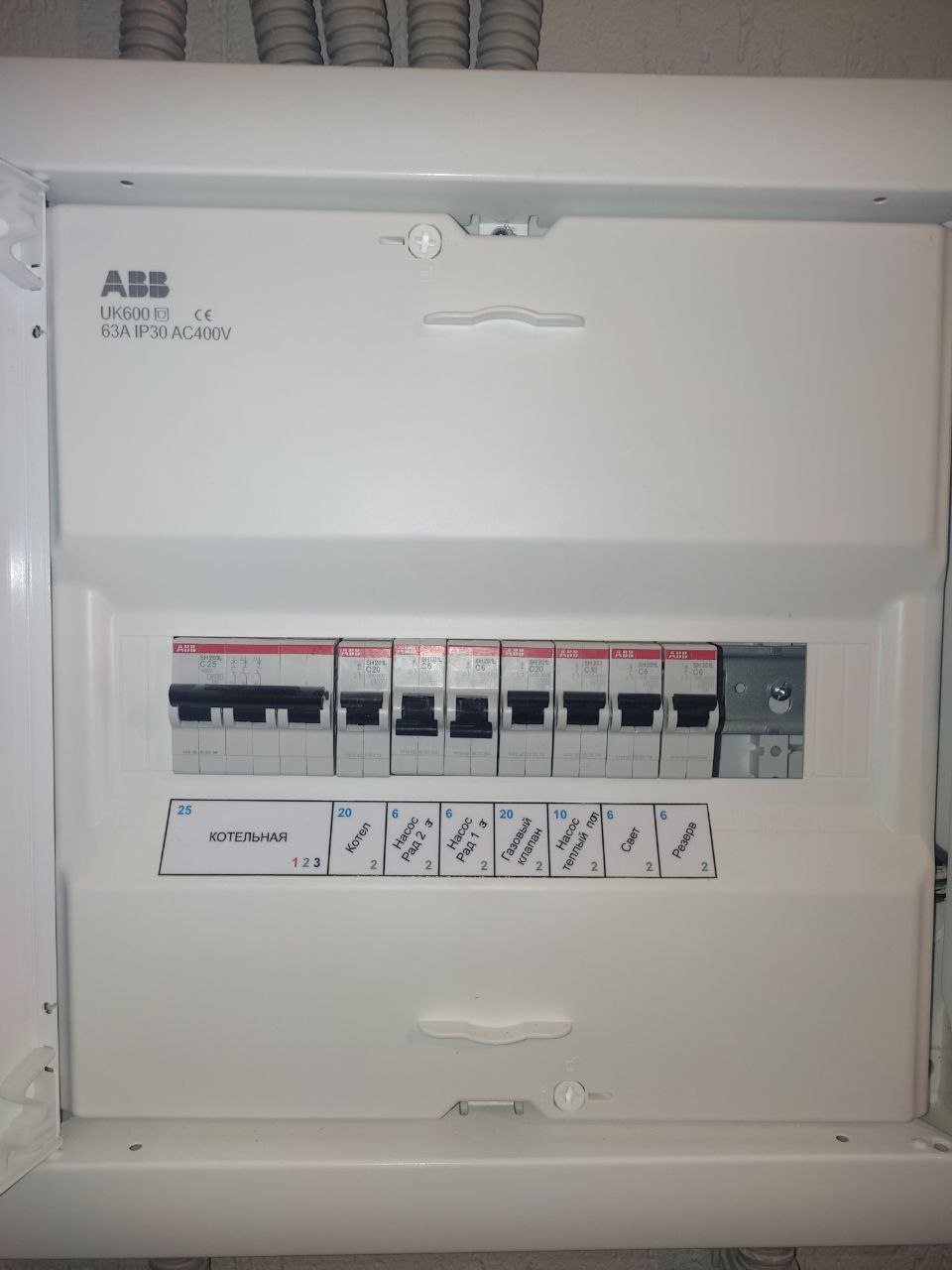

Линейная разводка по дому. Сначала определяют места расположения распределительных щитов. Обычно это - главный вводной (он же отвечает за разводку 1 этажа), этажный 2 этажа, щит котельной, слаботочный щит. Если дом большой, то главный вводной и щит разводки 1 этажа разделяют по отдельным боксам. Щиты лучше располагать на толстых несущих стенах, тк придется штробить широкие и глубокие проемы для подвода множества кабелей к ним. Если дом деревянный, нужно дополнительно защитить огнестойким материалом стену, на которую планируется установка щита. В идеале - выложить отдельную стену из кирпича для этих целей (как правильно, на нее же с другой стороны вешается оборудование котельной). Распределительные этажные щиты луче располагать ближе к геометрическому центру дома, чтобы минимизировать протяженность кабелей от них во все помещения.

Есть несколько стратегий линейной разводки. Наша компания предпочитает осуществлять монтаж распаячных (коммутационных) коробок и прокладку основных кабельных магистралей на потолке. В некоторых местах допускаем прокладку кабелей по полу в стяжку (в мощной защитной гофре, чтобы не затоптали при последующих общестроительных работах). По стенам проводка к розеткам и выключателям разводится строго 90 градусными углами, на заданных стандартом и пожеланиями заказчика высотах (обычно розетки 40 см от пола, выключатели 90 см). Разводка сети питания (розетки 220 В) осуществляется кабелем НИМ или ВВгНг 3х2,5, осветительной сети (лампочки, бра, выключатели) 3х1,5. Кабель применяется исключительно ГОСТ, никаких ТУ. Для стиральных машин и потребителей с повышенной нагрузкой применяется кабель 3х4. Для электроплит, варочных панелей 5х6 (3 фазы, ноль, заземление). В местах повышенной влажности (кухня, санузлы) устанавливаются КУПы - коробки уравнивания потенциалов, которые сводятся в главный вводной щит. Заземление котла, металлической ванны или каркаса акриловой ванны, корпуса стиральной машины (не вилки) берется не от розетки питания, а от КУПа.

Стоимость работ и материалов по электрике на 2х этажный коттедж площадью 200 м2 составит 420.000 руб.

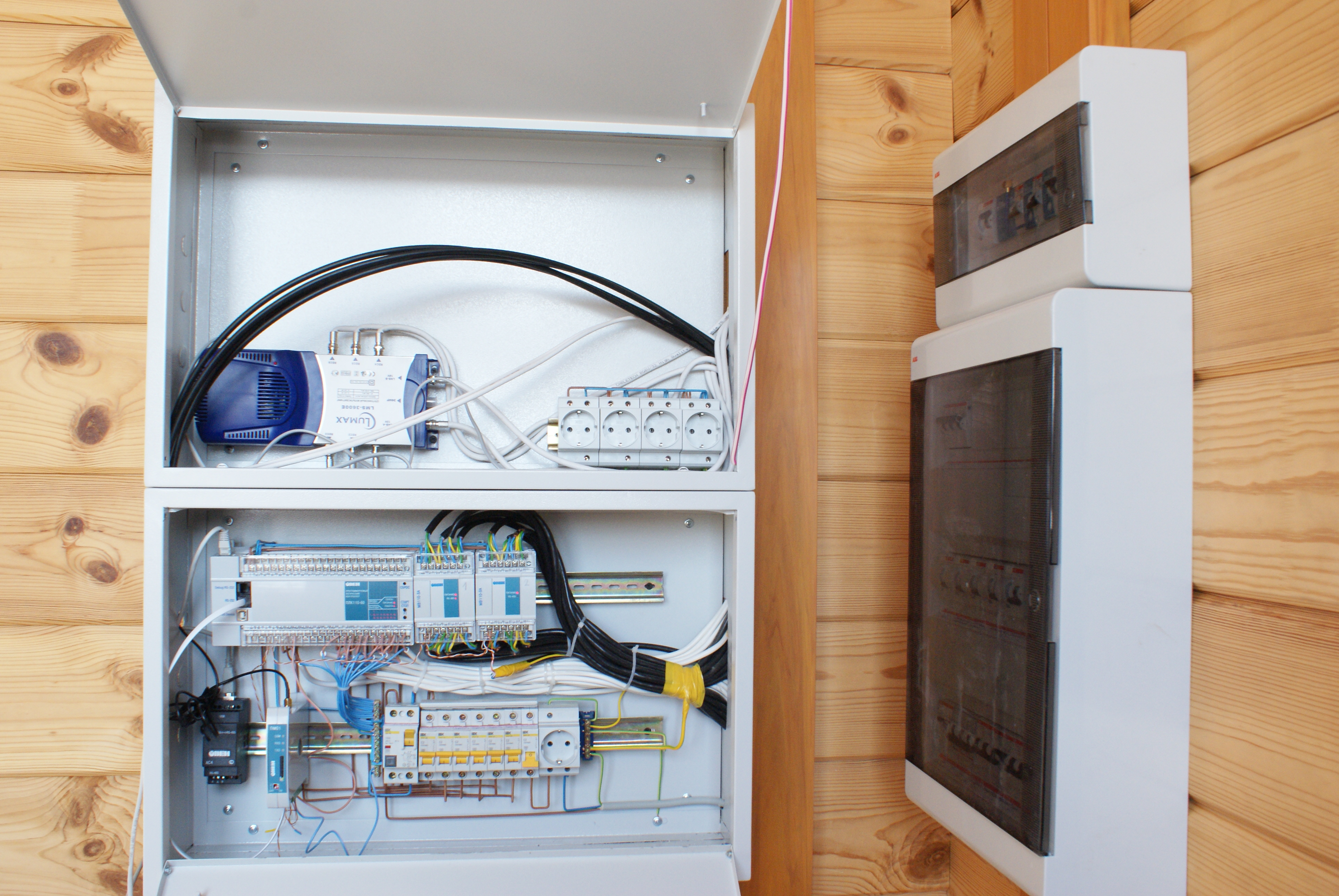

Слаботочные сети. К ним относятся - ethernet ("интернет"), проводная охранная и пожарная сигнализация. Прокладываются спец медным кабелем "витая пара" от оконечных приборов в слаботочный щит. Желательно использовать экранированную витую пару, чтобы минимизировать влияние элеко-магнитных помех на сигналы. Однако, чтобы экран выполнял свою функцию, его нужно отдельно заземлять на коммутационном приборе (о чем многие забывают).

Точки доступа WiFi являются неотъемлемой частью домашней компьютерной сети. Обычно на дом ставят 2-3 шт и на улицу 1-2 (чтобы была возможность находиться в инете, работая на участке, например). Современные решения подразумевают организацию всех точек доступа в единую бесшовную зону доступа. Пользователь перемещается по дому и участку не замечая, как переподключается с одной точки на другую (аналог сотовой связи).

Современная цифровая система видеонаблюдения работает на кабеле ethernet ("интернет") и ее можно смешать с компьютерной сетью дома. Но из соображений производительности лучше так не делать. (трафик видеонаблюдения идет постоянным потоком 5-10 мбит/с от каждой камеры и "забивает" общий коммутатор). Прокладывается отдельная сеть для камер видеонаблюдения и сводится к коммутатору с подключенным к нему видеосервером. А уже этот коммутатор соединяется с коммутатором общей домашней сети, чтобы пользователи могли со своих смартфонов по wifi просматривать видео с камер.

Стоимость разводки компьютерной сети и сети видеонаблюдения (без видеокамер, коммутаторов и видеосервера - их приобретают в конце строительства, после отделочных работ) на типовой дом составит  120.000 руб.
